液位檢測系統的選購及投運

1、選型

目前，國內外各種型號的液位計，其功能各異、 價格懸殊，有的進口液位計價格竟高達幾十萬元，且購買周期長，配件奇缺，一旦出現故障，維護保養難度相當大，且安裝不便。目前東黃線采用的較多的浮子式液位計，在安裝時必須清罐后進人罐底安裝導向鋼絲和浮子，如果在使用中浮子脫落，就會給維護工作帶來很多不便，東黃線曾多次發生過導向鋼絲或浮子斷落的事故。這種液位計具有功能全、精度高等優點，但其價格昂貴，安裝維護難度大。經過反復比較，*終選用了我公司JMC-2000投入式液位計。它的價格適宜，且完全滿足生產實際的需要，安裝調試和維護十分方便。選購這種液位計不但降低了生產成本，而且節約了大量的經費。

2、安裝、調試及投運

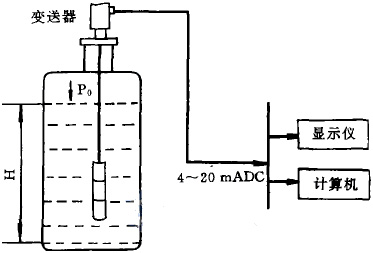

投入式液位計的安裝，只需從大罐檢尺孔將液位計檢測元件放入罐中，再將變送器用卡子固定在罐頂即可，4-20 mA DC標準信號通過信號線傳到顯示儀或計算機上。投運時也只作少量零點、量程調整即可投入運行。為了提高測量準確度，防止原油中的雜質堵塞檢測元件，在安裝時將檢測元件放在距罐底2.5 m的安全罐位處，有效保證了液位計的正常運行（見圖1)。

JMC-2000系列液位變送器和WP系列數字顯示儀即可組成罐位檢測系統。

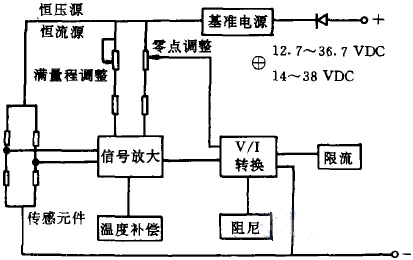

檢測元件：傳感器則采用高技術激光精刻的硅膜片傳感器在感受到被測液體介質的靜壓后，將其轉換成0-100mv電壓信號，經屏蔽電纜傳到信號轉換電路上（見圖2），外部電源通過內部基準電源電路可產生一個基準電壓供放大器和轉換電路，使其不受外界電源變化的影響。為適應不同傳感器的要求，該電路設置了高精密恒流源或恒壓源兩種電路向傳感器供電。這樣在信號上*先能保證較高的精度，再經高輸人阻抗放大器和高負載能力的V/I轉換器就能輸出對應于測量范圍的電流或電壓信號。轉換電路在設計上采用了集成芯片，并有以下特點：

（1）雖然傳感器已在較大范圍內（0-70 C）實現了溫度補償，但在信號轉換電路的設計上還是加入了溫補電路以消除電路溫漂對測量的影響，使環境溫度影響每10 C降低0.05 ‰，整個液位變送器的溫度影響指標每10 C達到0.1％；

（2）電源波動對信號輸出的影響*小，電源在 12-38 V范圍內波動，其誤差小于基本誤差的二分之一；

（3）帶負載能力很高，*大為1.5倍；

（4）具有*強靈活性，可以根據用戶需要提供 4-2 0 rnA、0-10 mA、0-2 0 mA，1-5 V、0-5 V 等多種信號輸出方式。

液位計檢測到的罐位信號經信號電纜傳到控制室，從CRT或顯示儀上便可觀察到實際罐位的變化情況。

該液位計性能穩定可靠，精確度完全滿足罐位監測要求，且安裝維護十分方便，與浮子式液位計相比有投資少、維護方便等優點。同時將罐位變量信號傳至計機，可以從CRT上很方便地觀察液位變化，而彌補了數據采集系統中無罐位變量的不足。

投入式液位計在輸油站尚屬*次使用，很多人對它的性能不太了解。但通過實踐證明，這種液位汁完全可以取代進口液位計用于原油儲罐液位監測。而投資只有進口液位計的十分之一，并且安裝、維護及投運十分方便。
