浮球液位計應裝置在其浮球上下運動時不受阻礙的位置上，被測介質不應含有鐵磁性雜質，為了避免運輸時UQZ-D型儀表的浮球在密封管上高速滑落或撞擊，惹起丈量帶脫出，故儀表在出廠前，用卡箍將浮球固定在密封密管底部，磁鋼在密封管頂部。

用戶在裝置運用前應先拆去卡箍，將浮球上升至密封管頂部，然后輕緩地將浮球下移，針針應作相應的轉動。浮球液位計的面扳指示為指針式，滿度丈量時指示數字為喱針方向排列，空度丈量時指示數字為逆時 針方向排列，浮球液位計出廠時附有裝置法蘭，用戶應有配管道法蘭。

浮球液位計主要由磁浮球、傳感器、變送器三局部組成。當磁浮球隨液位變化、沿導管而上下浮動時、浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻（或電壓）發作變化，再由變送器將變化后的電阻（或電壓）信號轉換成4-20mA的電流信號輸出、可選我廠消費的XMT系列型數顯控制儀。

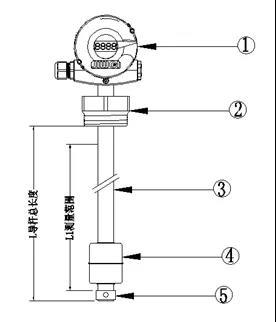

浮球液位計結構圖

①   表頭  ② 過程連接  ③ 導桿  ④ 浮球  ⑤ 鎖緊環

傳感器的檢測管內裝有一組干簧管和精細電阻，當管外磁性浮子隨液位上下變化時，檢測管內位于液面處的干簧依次接通使傳感器的電阻值發作變化，接線盒內的轉換電路模塊將其阻值轉換成電流輸出。
