磁翻板液位計液位報警開關也被叫做液位報警器，種類包括浮球液位開關、水位控制器、音叉液位開關、射頻導納液位開關、磁翻板液位開關等等，主要應用于食品行業、化工行業、石油行業、水處理行業中的液位測量，比如飲料、果醬、糖漿、化學試劑、溶劑、原油、瀝青、廢水、污水等液體的高低位置測量。雖然產品不同，測量的方式也不同，但相同的都是通過報警器來控制水泵等設備的啟動或停止，防止液體溢出或短缺。

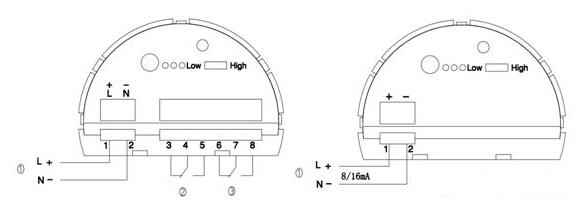

液位報警開關接線圖

①：電源輸入端①：電源輸入端/8/16mA信號輸出端

②③：繼電器信號輸出端，

液位報警開關有繼電器和二線制兩種信號輸出方式，根據不同的工況要求，選擇相應的輸出方式。液位報警開關兩種輸出方式的接線方式有所不同，如圖所示。



液位報警開關接線步驟

液位報警開關在接線時，應結合相應輸出方式的接線圖，按以下步驟進行接線：

（1）打開外殼蓋；

（2）松開電纜螺紋接頭上的鎖緊螺母；

（3）去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；

（4）將電纜穿過電纜螺紋接頭插入外殼中；

（5）用螺絲刀擰開接線端子；

（6）按照接線圖將芯線末端插入接線端子中；

（7）用螺絲刀擰緊接線端子；

（8）通過輕拉接入的電纜線來檢查接線是否牢靠；

（9）擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；

（10）擰上外殼蓋。



液位報警開關接線注意事項

為保證安全正確接線，液位報警開關在進行接線時應注意以下幾點：

1、從安全角度考慮，只有在斷電的情況下才能進行接線。

2、對于隔爆型儀表，只有當環境中不存在會引爆的氣體或粉塵時才允許打開外蓋進行操作。

3、對于本安型儀表，應注意其接線標志，保證安全接線。

4、對于其它防爆型儀表，在接線時必須遵循防爆的相關要求接線。
