渦街流量計是根據卡門渦街原理研究生產的測量氣體、蒸汽或液體的體積流量、標況體積流量或質量流量的體積流量計，因其具有無可動部件，結構簡單、不易堵、耐高溫和高壓等優點，是應用比較廣泛的流量計之一，為了保證渦街流量計的測量精度，正確安裝是重要基礎。

渦街流量計的傳感器有許多種結構形式，不同生產廠家對于直管段的要求也一定差異。其中對于渦街流量計安裝位置和直管段長度等多個方面的要求有詳細說明。

合理選擇安裝場所和環境

避開強電力設備、高頻設備和強電源開關設備，避開高溫熱源和輻射源的影響，避開強烈振動場所和強腐蝕環境等，同時建議考慮安裝維修方便。

渦街流量計的安裝條件一般應符合下述要求：

? 渦街流量計水平或垂直安裝（液體的流量為自下而上）在與其公稱通徑相應的管道上。

? 渦街流量計的上、下游應配置一定長度、無阻塞的直管段，使用合適的整流裝置可以減少所需的直管段長度。

? 流量計應與工藝管道同心安裝，密封墊圈不可突入管道內。

? 如果使用了多段管道，全部長度上應平直，盡可能減小軸線不重合度。

? 需要測量流經渦街流量計的流體溫度時，可直接從渦街流量計表體上的測溫孔測溫，如表體上無測溫孔，應根據流量計本身要求確定溫度的測量位置。

? 需要測量流經渦街流量計的流體壓力時，可直接從渦街流量計表體上的取壓孔取壓，如表體上無取壓孔，應根據流量計本身要求確定壓力的測量位置。

? 渦街流量計的上、下游直管段范圍內不應有閥門或旁通管。

? 在渦街流量計的上游側不應設置流量調節閥。

? 當被測液體中有氣泡或含有雜質時，可能需要在上游使用氣體分離器或過濾器。

確保上下游有足夠的直管段

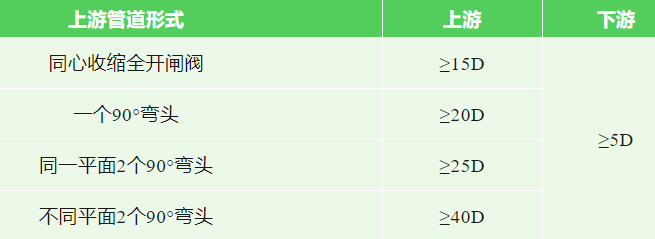

為了保證流體測量的截面不受擾動，渦街流量計安裝位置附近遇有變徑或彎頭等情況時推薦直管段長度如下：

注：D為管道內徑。

上下游管道應與傳感器同心

渦街流量計安裝位置的上下游管道內徑應與傳感器公稱通徑相同，其應滿足下式的要求（同軸偏差應不大于0.05DN）：

0.98DN≤D≤1.05DN

DN：渦街傳感器通徑； D：管道內徑；

工藝管道應采取減振措施

渦街流量計盡量避免安裝在振動較強烈的管道上，特別是橫向振動。如若不得已要安裝時，必須采取適當的減振措施，推薦在傳感器的上下游2D處分別設置管道支架緊固裝置，并加裝防振墊。
